施（shī）工方法：
1、基層處理
目的：清理混凝土地麵表層雜質，保證環氧底漆附著力。
基（jī）層強度、幹燥度、平整度應滿（mǎn）足規範要求。
基層強度：現場（chǎng）可用鋼絲刷（shuā）摩擦，也可以用回彈儀做（zuò）混凝土表麵強度測試，或用小鐵錘（chuí）敲打基層表麵判（pàn）定。
基層幹燥度：現場以施（shī）工後養護時間來判定，即觀察表（biǎo）麵（miàn）是否發白，或（huò）現場測試含水率。
基層平整度：可以用（yòng）2m直尺貼於基麵，直尺與基（jī）麵（miàn）間的最（zuì）大（dà）縫隙應在4mm以內，施工時用（yòng）專業（yè）打磨（mó）機對基麵進行打磨，並（bìng）檢（jiǎn）查基底有（yǒu）無裂縫，空（kōng）殼，如有，則須深層切（qiē）割（gē）清（qīng）理後（hòu）用環氧（yǎng）樹脂砂（shā）漿填補。處理過程中應進行幹處理，清理時不可野蠻敲打，以免敲鬆邊上的基層。
2、基（jī）層缺陷處理
起殼：若整個麵層（céng）都剝（bāo）離的（de）話，要把剝離的（de）地方全部清除後重新抹麵(或用環氧樹脂中塗加石英砂補平)，如隻是一部分（fèn）有剝（bāo）離，可以用（yòng）樹（shù）脂注漿的方法來修補。
裂縫：修補時沿著裂縫部分用電動切割機開1cm左右寬度的“U”字 形槽，用樹脂砂漿來填補槽。
邊角和嚴重破損處修補:破損的邊角（jiǎo）要首（shǒu）先清理修補麵，確保無汙染物和（hé）鬆脫物（wù），充分幹燥;再用封底漆封固，然後用環氧砂漿或聚合物水泥砂漿修補。
牆角的處理:為（wéi）防止塗裝時油漆滲漏和便於日後清潔維護，牆麵和地麵（miàn）的交（jiāo）會處要處理成圓弧形。打磨並清潔牆角，保證無汙染物和鬆脫物，充分幹燥;用封底漆封固（gù）;用用環氧砂漿或聚合物水（shuǐ）泥砂漿抹成圓弧形。
缺口：把（bǎ）粉塵等髒（zāng）物吸掃幹淨，用樹脂（zhī）配膩子粉抹平。
3、光磊環氧樹脂底漆塗裝
目的：滲（shèn）透混凝土基層，確保與混凝土的結合，提高混凝（níng）土基層的附（fù）著（zhe）力（lì）。
施工要求：薄而（ér）勻，無遺漏
施工方法：待上一（yī）步地麵打磨清理（lǐ）幹淨後（hòu）、直接在地麵塗（tú）刷和刮底塗層。
將光磊環氧樹脂底漆A組份與B組份按照A:B=2:1的比例混合調（diào）配，使用攪拌器充分攪拌均勻，用滾筒均勻的塗刷於地麵。
施工前（qián）需計算材料使用量，均勻塗布;施工（gōng）配料時要注意施工（gōng）進度與用料的（de）平衡，不（bú）可（kě）一次（cì）開料過多，保證材料在塗裝時仍符合可使用（yòng）時間，在膠化前被塗刷完，讓材料（liào）保持良好的滲透性，保證粘接性能。
底層塗裝（zhuāng）的目的是為（wéi）了封閉基麵，增強附（fù）著力。
一般應養護12h以上，確認固（gù）化後，可進（jìn）行下一道（dào）工序施工。
4、中（zhōng）塗環氧砂漿層施工（gōng）(沙漿層可以增加厚（hòu）度，平（píng）整度（dù）)
目的：提高環氧地坪（píng）的平整度（dù）和耐磨（mó）性（xìng）。
施工方法：用光磊（lěi）環氧樹脂中塗材（cái）料（liào）按A組份：B組份=5:1的（de）比例混合，混合時應將硬化（huà）劑向有主劑的桶中央倒入，避免材料（liào）混合不勻。攪拌後（hòu），加入適量石英（yīng）砂，充分攪（jiǎo）拌均勻，倒在地麵上，先補平基（jī）麵低凹缺陷再以批刀全麵做一層披覆填平砂孔，使表麵平整。施工時，以齒尖除去（qù）大泡，挑去粗粒雜質（zhì）。若批補不（bú）平整，或者（zhě）過於光滑，間隔時（shí）間（jiān）長，則需硬化幹燥後（hòu）全麵砂磨，以吸塵器吸幹淨。清理幹（gàn）淨後可進行下一道工序施工。
根據（jù）地麵實際情況批補第一道（dào）砂漿（jiāng）層後如果表麵不夠平整過於粗糙或厚（hòu）度不夠需要增（zēng）加第二道砂漿層（céng）施工。
5、刮中塗環氧膩子層
用光磊環氧樹脂中塗材料按A組份（fèn）：B組（zǔ）份=5:1比（bǐ）例混合，混（hún）合時應將硬化劑向有主劑的（de）桶中（zhōng）央倒（dǎo）入，避免材料混合不勻，攪（jiǎo）拌後再將石英粉或滑（huá）石粉緩（huǎn）慢加入，使用攪拌器充分攪拌均勻，倒在地麵上，並以批刀全麵做一層披覆填平砂漿層砂孔，使表麵平整。施工（gōng）時，以齒尖除去大泡，挑去粗粒雜質。若批補不平整，或者過於光滑，間（jiān）隔時間長(如：3天以上)，則需硬化幹燥後全麵砂（shā）磨，以吸塵器吸幹淨。
根據（jù）地麵實際情況批補第一道膩子層後如果表麵不夠光滑平整需要增加第二道膩子施工。
用環氧膩子(加細粉、較稀、流平性較好)用流平法整體抹平基麵，目的是調正基麵平（píng）整（zhěng）度及細膩（nì）度，確認固化後，可進行下一道工序（xù）施（shī）工。
6、滾塗環氧樹脂麵（miàn）塗層
目的：提高環氧地坪的抗滲性、耐磨性，並獲得光亮的彩色麵層。
環氧平塗施工（gōng）方法：環氧膩子固化後打（dǎ）磨修（xiū）飾平整並吸塵幹（gàn）淨（jìng），用光（guāng）磊（lěi）環氧樹脂麵漆材（cái）料按A組份：B組份=5:1的比例混合後（hòu），用刮刀先刮塗一遍（biàn），待固化後，修補缺陷後再用滾筒滾塗第二遍麵塗。
環氧（yǎng）自流平施工方法：用光磊環氧平塗（tú）(自流平)麵塗材料按按A組份：B組（zǔ）份=5:1的比例混合並充分攪拌均勻，用（yòng）準備（bèi）好的镘刀進行自流平镘麵或用無氣（qì）噴塗機噴塗。施工時如發現砂粒雜質立即除（chú）去，攪拌桶塗（tú）料（liào）若呈硬化狀態時，必須停止使用並隨時更換攪拌桶。
塗裝施工的環境要求：施工基麵應保持幹淨，無（wú）其它工程施工交叉作業。
麵漆施工一般分為（wéi）兩道工序（xù）：第一道為刮塗目的清除雜質並作為著色層;第二道為（wéi）镘塗施工達到高光色澤均勻（yún）的（de）效果。
7、養護
麵塗完成後將有關施工材料、工具搬離（lí）現場，嚴（yán）密封閉保護完成飾麵，至少24小時後才可允許人進入行走。並不可帶進泥沙，漆膜完全固化一般需7天時間，期間應避免進行其他工（gōng）程施工、搬運、安裝等施工。

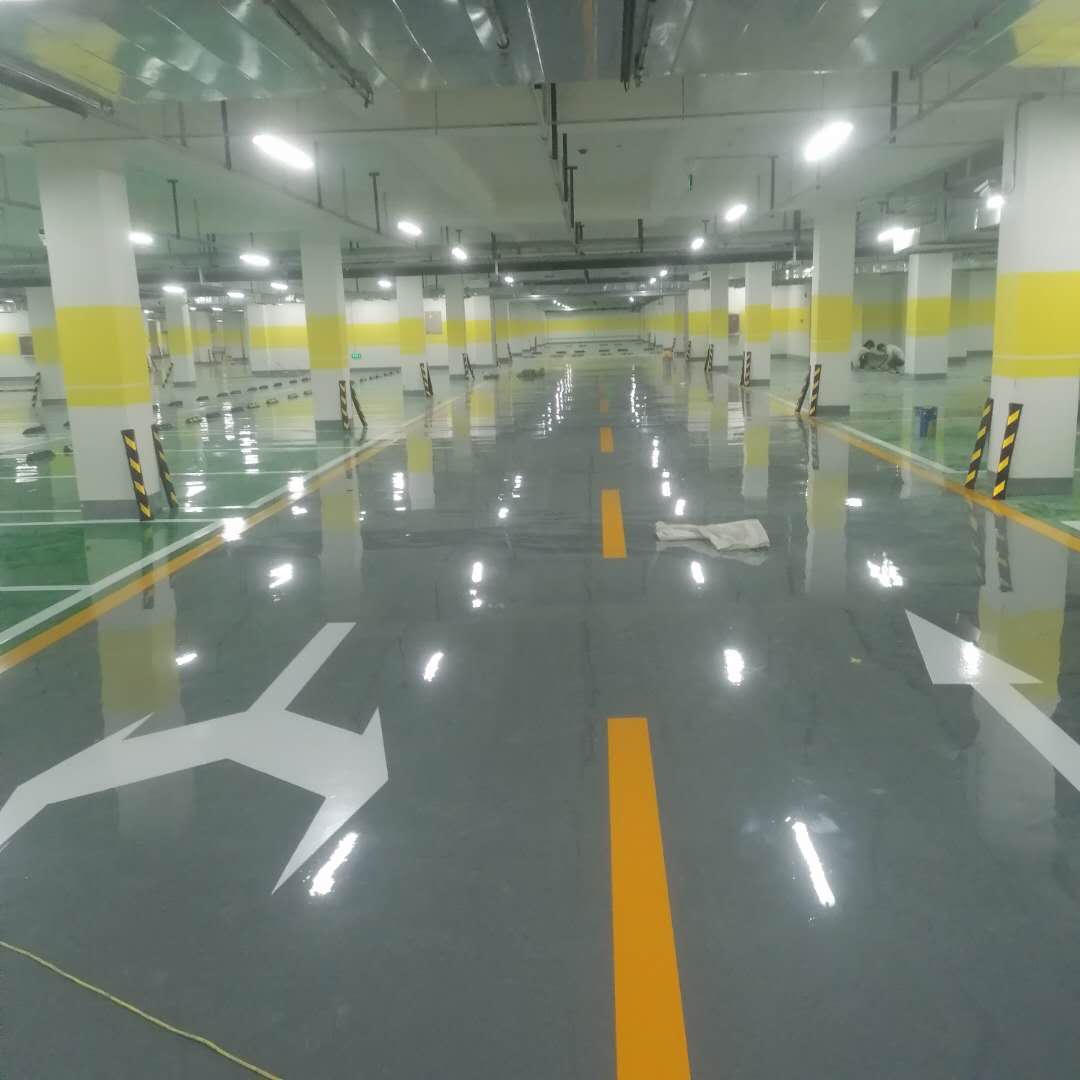

二、施工方案：
1、對於平整地麵，可采用0.6㎜普通停車場環氧地坪漆，而平整（zhěng）度及表麵強度較差的地麵，可以采用1～3㎜停車場環氧（yǎng）地坪漆，高級要求可采用2～3㎜環停車（chē）場環（huán）氧地坪漆;顏色可設計成灰色、藍（lán）色、綠（lǜ）色等。
2、車行能道由於車行頻繁，相對於停車區，設計要加強，可采用1～3㎜停車場環氧地坪漆或2～3㎜停（tíng）車場環氧地坪漆，顏色（sè）通常為綠色，車（chē）行通道寬度根據現場情況設置，通常雙向行車道不（bú）宜低於（yú）6米，單向行車道不（bú）宜低於3米，人行通道為1.5～2米，通道兩側劃中黃色標誌線，線寬8～12㎜。
3、車行（háng）標誌通（tōng）道內可采用黃色或白色標誌漆(可采（cǎi）用夜光劃線漆)畫（huà）箭頭進行標明（míng）車行方向及（jí）指向各停（tíng）車區，如A停車區、B停車區及C停車區等。
4、停車位設（shè）置按停車場地麵區（qū）域結構（gòu）設（shè）置停車位，小轎車通常可設計（jì）為寬2.5～3.0米、長（zhǎng）5～6米，停車位采用（yòng）黃色或白色標（biāo）誌線畫出，標線（xiàn）寬（kuān）8～12㎜。
5、柱麵（miàn）處理為（wéi）增加停車場柱麵的醒目性，避免因倒車碰到柱（zhù）子，柱（zhù）子下端（duān）1.0～1.2米以下可采用黃色和白色（sè）相間斜紋斑馬線進行標明。
6、車輛出入口（kǒu）坡道防滑地坪車輛出入口必須具（jù）有防滑作用,有的停車場土建施工時已考慮到了,將之（zhī）施工成波紋形不平的地麵,這（zhè）種情（qíng）況下隻需一部分塗車行通道顏色.一部分塗另（lìng）一顏色,兩種顏色相間就可以了。如（rú）果土建時未設計（jì）考慮防（fáng）滑要求，在（zài）地坪（píng）施工時此處應采用防滑地坪，而且防滑骨料顆徑應較大，通常直徑不低於2㎜，視坡道（dào）傾斜度而選擇合適（shì）顆徑的防（fáng）滑骨料。
7、牆裙處理牆裙塗以和牆麵及地麵不（bú）一樣的顏色，可在（zài）車行時起到提醒的作用。但不宜過高，一般0.2～0.7米即可。采用深綠色和淡（dàn）灰（huī）色（sè）相間進行標誌。
以（yǐ）上就是小編為大家介紹（shào）的（de）環氧地坪漆施工的方法及方案。的全部內容，如果大家還對相關的內容感興趣，請持續關（guān）注山西（xī）精品无码久久久久久久久地坪工程有限公司
本文標題：環氧（yǎng）地（dì）坪漆施工的方法及方案。 地址：http://www.kmsxgs.com/news/hangye/92.html
